          交流電機測試系統

            時間:2018/5/18 22:14:25
          交流電機測試系統

          本系統有(磁粉、磁滯、電渦流)測功機、三相交流電參數、測功機控制器、儀表控制系統柜、電機夾具及專用測試軟件組成。系統采用了高精度的電量傳感器和高精度的JC轉矩轉速傳感器,可滿足各種型號。各種不同等級電機的電壓、電流、頻率、輸入功率、功率因數、轉速、轉矩、輸出功率、效率等進行精確測量的要求。

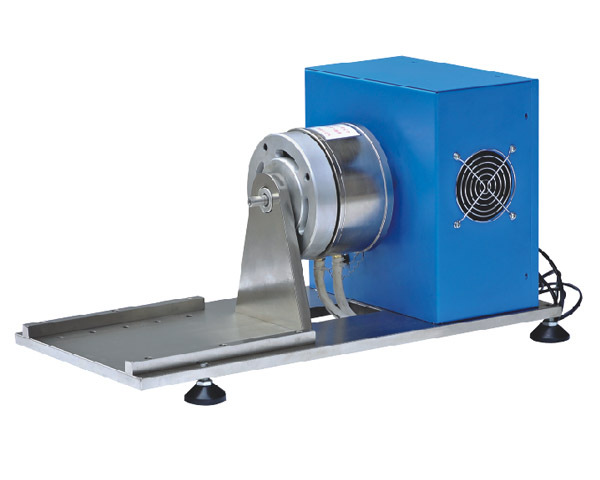

          一、        測功機參數:(選配測功機):(圖片僅供參考)


          示例:測功機型號:1.EHDW200KB(電渦流測功機)

                轉矩:0.2-20N.m

                轉速: 800-15000  (r/min)

                轉矩精度:±0.5%  轉速精度:0.2%

          連續運行功率:6KW

          最大瞬間功率:10KW

          冷卻方式:水冷

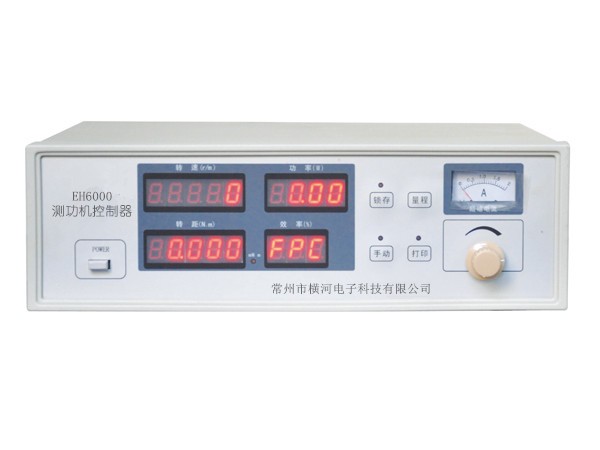

          二、測功機控制器參數表:


          1.測量精度:



          測量參數

          測量范圍

          測 量 誤 差

          分辨力

          過載

          轉速(r/m

          1~30000

          ±(0.1%讀數+0.1%量程)

          1

          32000

          轉距

          (mN.m)

          10.00~1000.0

          ±(0.25%讀數+0.25%量程)

          0.01mN.m

          1100mN.m

          N.m

          2.000~200.0

          ±(0.25%讀數+0.25%量程)

          0.01N.m

          210.0N.m

          輸出功率

          0-10KW

          ±(0.25%讀數+0.25%量程)

          0.01W

          10KW

          效率(%

          0.00~99.9

          0.01%



          2.其它技術指標:

          輸入:最大轉速,轉矩測量輸入信號均為額定量程;

          采樣時間:40mS  ;  顯示刷新時間:0.4s;

          整機功耗:<20W ;    儀表重量:約 4 kg

          儀表外形最大尺寸:寬×高×深(358×123×363)

          儀表裝架開口尺寸:寬×高 (348×104)

          3.工作環境:

          溫度:(0~40)℃      濕度:(20%~75%)RH      大氣壓力: (86~106)kPa

          儀表工作電源:AC 220V±10%  50/60Hz

          無較重的振動及電磁干擾

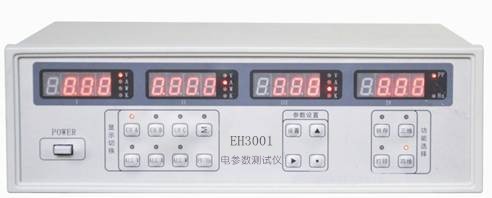

          三、三相電參數測量儀參數表:


          1、主要特點

          1、      適用于三相(單相可兼用)用電設備的電壓、電流、功率、功率因數、頻率等參數的真有效值檢測。

          2、      采用16LED數字顯示,按鍵轉換顯示全部電參數。

          3、      電流量程可自動切換,線性范圍寬,讀數重復性好,性能穩定。

          4、      方便的鎖定功能保證測量數據的同時性及操作的方便性。

          5、      配有打印接口和串行RS232接口,易與計算機組成自動測試系統。

          6、      電壓量程0 ~500V  AC。

          7、      電流量程0 ~ 40A  AC。

          2、主要技術指標







                  ±(0.25%讀數+0.25%量程)



                  ±(0.25%讀數+0.25%量程)



                  ±(0.25%讀數+0.25%量程)

          功率因數

                  范圍0.00 ~ 1.00,精度±2個字



                  45~ 65 Hz,0.05



                  AC220V±10%,50Hz±2

          整機功耗

                  小于15VA

          使用環境

                  工作溫度:0 ~ 40,相對濕度:30 ~ 90

          外形尺寸

                  335(寬)×320(深)×115(高)



                  5Kg

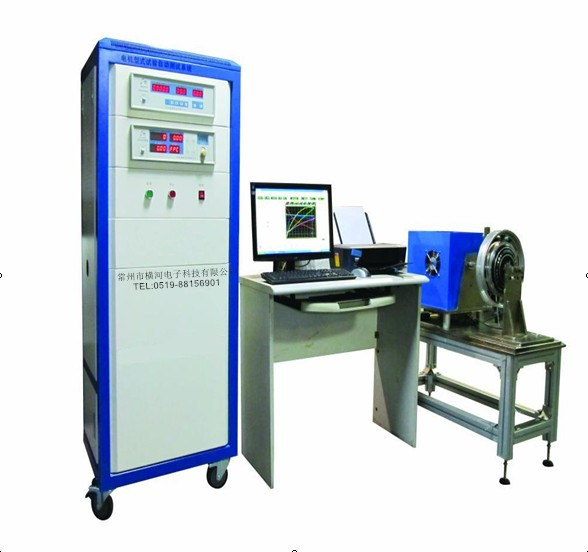

          四、電機測試系統柜:


          此圖僅供參考



          系統功能:

           1、電腦上控制電機的開關操作;

                2、系統具有手動測試方式(此方式可不連接電腦操作),即負載通過手動調節,收據手工記錄或采集,所以數據均可鎖定;

                3、系統具有自動測試方式:即負載根據設置自動加載,掃描出電機從空載帶堵轉(或設定值)的特征曲線;

                4、測試結果:電機測試數據以報表和曲線方式顯示并可見打印出來,可保存及下次打開查看顯示曲線時,可以修改曲線坐標參數及橫坐標、縱坐標的選擇。

                6、每臺電機的曲線分兩種:真實曲線,和擬合曲線(即所有數據做過平均處理過的曲線),每臺電機的測試曲線顏色可以修改,兩種曲線圖均可見打印出來。

          五、電機測試系統軟件

          主要功能:





          8、測試數據均數字顯示并可送到微機,采樣、畫曲線和打??;

          9、采用高精度的負載傳感器;

          10、        整機靈敏度高,負載轉矩穩定性和測試數據一致性好;

          11、        系統操作方便,僅調節勵磁電流即可改變負載;

          12、        軟件操作簡單易學,并可實現手動、自動、定點測試方式,測試結果可

                 進行真實數據和擬合數據兩種數據進行比較,并可將數據導入Excel;

          六、軟件界面:

            電機測試系統軟件圖:(此電機為三相電機)數據表:

          曲線圖:(無修正曲線)

          打印曲線圖:(無修正曲線)

          ★:以上所以圖片作為參考圖,但實際設備與上述圖片基本一致。



            尊敬的客戶:

             您好! 感謝貴公司對我們產品的厚愛,本示例系統配置如下:

          設備名稱

          型號

          單位

          數量

          備 注

          高精度電渦流測功機

          (含扭矩傳感器)

          EHDW200KB

          1

          20N.M

          測功機控制器

          EH6000

          1

          交流電參數

          EH3001

          1

          電機測試系統柜

          可單三相轉換

          1

          立式

          電腦

          雙串口

          1

          含19寸顯示器

          電機專用夾具

          二維

          1

          電機專用測試軟件

          1













          相關案例與方案優勢

           成功案例:

             中國科學研究院微電子研究所、國家電動車質檢中心、西安中船705研究所、比亞迪、吉利汽車公司、徐州金彭電動車、徐州南普電機、江蘇淮海宗申、山東007、徐州松惠、常八電機、常州永瀚電機、山東大學、河南力之星電動車、浙江大學、格蘭仕集團、浙江德東電機股份有限公司等公司合作過。也真摯希望能給您及貴公司提供到幫助。

          方案優勢:

             本系統的性價比高,且所采用的微機自動測試軟件適用微機操作系統Windows7、Windows XP等各種版本。通過通訊軟件,計算機和各種智能儀表能夠進行雙向通訊,可以很方便地更改儀表參數等各種數據,有友好的人機界面、系統整體性能高、可擴展性強,能夠大大提高企業的質量控制水平,是企業嚴格控制產品質量、不斷改進產品性能的不可缺少的重要手段。
